KNX-System für die Hausautomation: Planung und Umsetzung

Stellen Sie sich vor, Ihr Haus denkt mit. Das Licht dimmt sich automatisch bei Sonnenuntergang, die Heizung passt sich an Ihre Anwesenheit an, und die Rollläden fahren bei Gewitter herunter - alles ohne Ihr Zutun. Genau das verspricht ein KNX-System, der internationale Standard für fest verkabelte Gebäudeautomation. Doch hinter dieser Komfortvision steht eine komplexe Technik, die mehr ist als nur ein paar smarte Steckdosen. Es handelt sich um eine Infrastruktur, die Jahrzehnte halten soll. Wenn Sie planen, ein intelligentes Zuhause zu bauen oder zu sanieren, müssen Sie verstehen, wie dieses System tickt, bevor der erste Stein gesetzt wird.

Was genau ist KNX und warum ist es der Goldstandard?

Viele Menschen hören den Begriff „Smart Home“ und denken sofort an WLAN-Lautsprecher oder Sprachassistenten. Aber wenn es um die stabile Steuerung eines gesamten Hauses geht, kommt man an KNX kaum vorbei. Der Name setzt sich aus den drei Vorläuferstandards zusammen: EIB (European Installation Bus), BatiBUS und EHS. Seit 1999 ist KNX der einheitliche Standard in Europa und weltweit anerkannt.

Warum ist das wichtig? Weil KNX offen ist. Das bedeutet, dass Geräte von über 500 verschiedenen Herstellern zusammenarbeiten können. Kaufen Sie einen Aktor von ABB, einen Sensor von Siemens und eine Steuerung von Gira, werden sie nahtlos miteinander kommunizieren. Diese Herstellerunabhängigkeit schützt Sie vor Lock-in-Effekten. Die KNX Association, die Organisation, die den Standard verwaltet und zertifiziert in Masein, Belgien, wacht darüber, dass diese Kompatibilität gewährleistet bleibt. Aktuell läuft das System in der Version KNX 3, die seit 2021 verfügbar ist und vollständig abwärtskompatibel zu älteren Installationen ist.

Ein entscheidender Vorteil gegenüber reinen Funklösungen ist die dezentrale Architektur. Jedes KNX-Gerät hat einen eigenen Mikrocontroller. Fällt also ein einzelnes Gerät aus, funktioniert der Rest des Systems weiter. Im Gegensatz dazu stürzt bei vielen zentralisierten Funk-Systemen oft die gesamte Anlage, wenn der Hauptserver Probleme macht. Eine Studie des VDE Institutes bestätigt, dass KNX-Installationen eine Lebensdauer von 30 bis 40 Jahren haben, während Funklösungen oft nach 10 bis 15 Jahren erneuert werden müssen.

Die Technik dahinter: Wie funktioniert die Kommunikation?

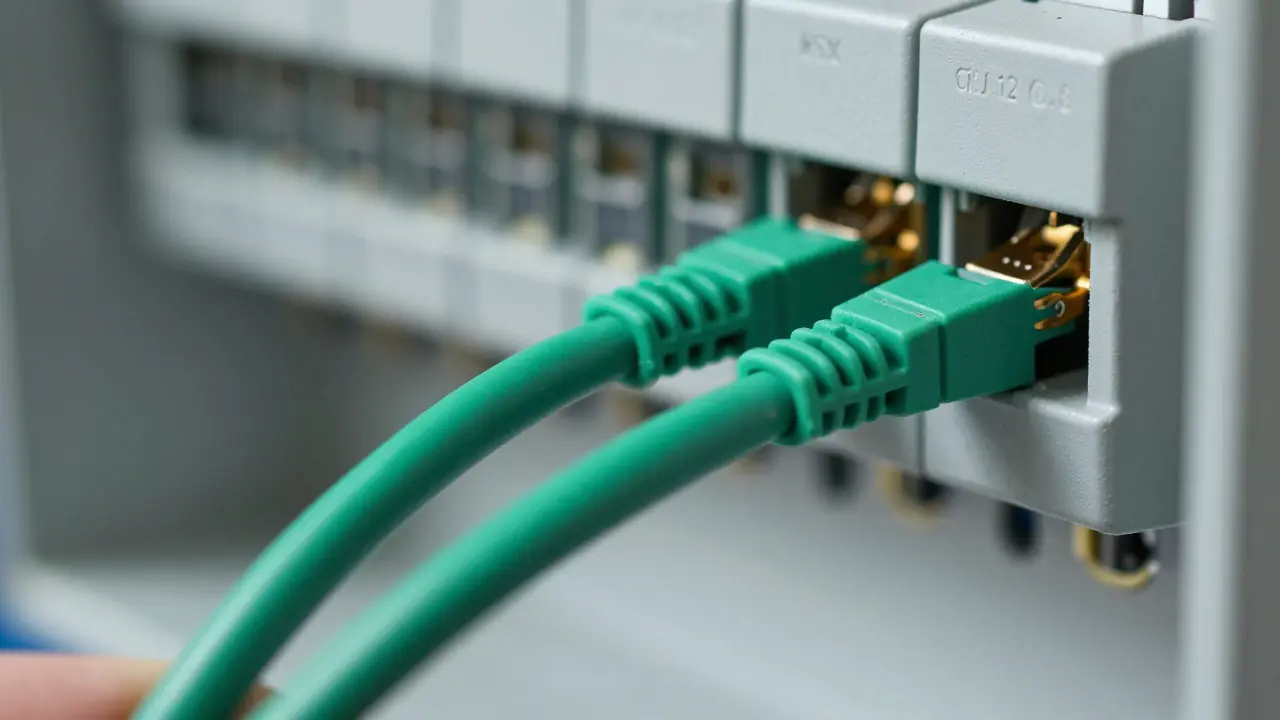

Um KNX richtig zu planen, müssen Sie die physikalische Basis verstehen. Das Herzstück ist das sogenannte Buskabel. Es ist grün und trägt die Bezeichnung CY-J 110x2x0.8. Über dieses Kabel fließen nicht nur Daten, sondern auch die Stromversorgung für viele Geräte.

Das System arbeitet mit einer Spannung von 28 Volt Gleichstrom. Die Signale werden auf diese Spannung moduliert. Hier sind einige harte Fakten zur Dimensionierung, die jeder Planer im Kopf haben muss:

• Segmentlänge: Ein einzelnes Bussegment darf maximal 350 Meter lang sein.
• Anschlusspunkte: Pro Segment können maximal 64 Geräte angeschlossen werden.
• Gesamtstrecke: Mit Linienkopplern lassen sich bis zu 15 Segmente verbinden, was eine maximale Gesamtlänge von 1000 Metern ermöglicht.
• Datenrate: Die Übertragungsgeschwindigkeit liegt bei 9600 Bit/s. Das klingt wenig, reicht aber für Gebäudebefehle völlig aus.

Jedes Gerät sendet Telegramme an alle anderen Geräte im Netzwerk. Das klingt ineffizient, ist aber extrem robust. Wenn Sie eine Taste drücken, schickt sie eine Adresse an den Bus. Alle Geräte hören zu, aber nur derjenige, der diese Adresse hat, reagiert. Dieser Mechanismus nennt sich Broadcast-Kommunikation.

Planung: Der kritischste Schritt vor dem Bau

Bei einem KNX-System ist die Planung deutlich wichtiger als bei herkömmlicher Elektrik. Fehler, die hier entstehen, sind später teuer zu reparieren. Dipl.-Ing. Thomas Weber von der ERT Elektrotechnik warnt davor: „Nachbesserungen an der Verkabelung sind bis zu 300 % teurer als die ursprüngliche Planung.“

Der Prozess lässt sich in fünf klare Phasen unterteilen:

1. Bedarfsanalyse (10-15 Stunden): Was wollen Sie steuern? Nur Licht und Jalousien? Oder auch Heizung, Lüftung und Klima? Definieren Sie Szenarien wie „Guten Morgen“ oder „Filmabend“.
2. Systemplanung (20-30 Stunden): Hier wird die Topologie festgelegt. Wo verlaufen die Leitungen? Welche Adressen bekommen welche Geräte?
3. Installation (1-3 Wochen): Die physische Verlegung des grünen Buskabels und der Montage der Komponenten.
4. Inbetriebnahme (15-25 Stunden): Programmierung der Logik und Test aller Funktionen.
5. Übergabe (4-8 Stunden): Einweisung des Nutzers und Dokumentation.

Ein häufiger Fehler bei Laien ist die falsche Dimensionierung der Topologie. Ein Nutzer namens „Hausbau2023“ berichtete auf Reddit, dass er drei Wochen brauchte, um einen Fehler zu finden, weil er die Segmentgrenzen überschritten hatte. Ein Profi hätte diesen Fehler in zwei Stunden erkannt. Lassen Sie sich daher von einem zertifizierten Partner beraten. In Deutschland gibt es aktuell über 1.200 zertifizierte KNX-Partner.

Die Software: ETS als Gehirn des Systems

Ohne Software ist KNX nur tote Hardware. Die zentrale Programmierumgebung heißt ETS (Engineering Tool Software), die offizielle Konfigurationssoftware für KNX-Systeme. Sie ist das Werkzeug, mit dem Sie die Logik Ihres Hauses definieren.

Es gibt verschiedene Varianten:

Die aktuelle Version ist die ETS 6. Die Anforderungen an Ihren PC sind moderat: Windows 10, 4 GB RAM und 5 GB Speicherplatz. Für Laien ist die Lernkurve jedoch steil. Laut CASAIO-Masterclass benötigen Amateure durchschnittlich 80 Stunden, um sich einzuarbeiten, während zertifizierte Fachkräfte dies in 15 bis 20 Stunden schaffen. Die Stiftung Warentest bewertete die Bedienbarkeit von KNX-Systemen (inklusive ETS) mit nur 2,8 von 5 Punkten, während einfache Funklösungen wie Homematic IP mit 4,2 Punkten besser abschnitten. Das zeigt: KNX ist mächtig, aber komplex.

Kosten und Vergleich: KNX gegen Funklösungen

Die Frage nach dem Preis ist immer relevant. KNX ist keine günstige Lösung für das schnelle Upgrade. Eine Kostenanalyse von Voltus.de zeigt, dass die Installation von KNX um 20 bis 30 Prozent teurer ist als vergleichbare Funklösungen.

Hier eine grobe Orientierung:

• Neubau: Die KNX-Installation macht etwa 5 bis 8 Prozent der Gesamtkosten der Elektroinstallation aus.
• Sanierung: Hier steigen die Kosten auf 10 bis 15 Prozent zusätzlich, da Leitungen oft nachträglich verlegt oder freigelegt werden müssen.
• Funkalternativen: Starterkits von Anbietern wie Loxone beginnen bei ca. 299 €, Homematic IP Sets bei ca. 129 €.

Trotz der höheren Anfangsinvestition ist KNX langfristig oft die wirtschaftlichere Wahl. Warum? Wegen der Wartungsarmut und der langen Lebensdauer. Bei Funklösungen müssen Batterien gewechselt werden, Störungen durch andere WLAN-Netze können auftreten, und die Technologie altert schneller. KNX läuft über das feste Kabel, ist störsicher und hält ein halbes Jahrhundert. Bei großen Gebäuden mit über 100 Geräten zeigte ein Test der Fachzeitschrift ElektroPraktiker, dass KNX eine 25-prozentige höhere Stabilität aufwies als die Funkkonkurrenz.

Umsetzung: Tipps für eine erfolgreiche Installation

Wenn die Planung abgeschlossen ist, beginnt die praktische Arbeit. Hier sind einige goldene Regeln von erfahrenen Installateuren, die Probleme vermeiden:

• Getrennte Verlegung: Legen Sie das KNX-Buskabel niemals parallel zu Starkstromleitungen. Halten Sie mindestens 20 cm Abstand ein, um elektromagnetische Störungen zu vermeiden.
• Reihenklemmen nutzen: Installieren Sie großzügig Reihenklemmen im Verteiler. Das erleichtert spätere Erweiterungen und die Fehlersuche enorm.
• Klare Beschriftung: Dokumentieren Sie jede Busadresse und jedes Kabel sorgfältig. Ein Nutzer berichtete, dass er nach einem Umzug fast alles neu verlegen musste, weil die alte Dokumentation unleserlich war.
• Überspannungsschutz: Integrieren Sie Überspannungsschutzmodule, um die empfindliche Elektronik vor Blitzeinschlägen oder Netzschwankungen zu schützen.

Die Inbetriebnahme ist der Moment der Wahrheit. Nutzen Sie die Simulationsfunktion der ETS, um Logikfehler zu finden, bevor Sie die ersten Schalter betätigen. Prüfen Sie, ob alle Geräte korrekt angesprochen werden und ob Szenarien wie „Nachtmodus“ reibungslos ablaufen.

Zukunftssicherheit: IoT und KNX Secure

Ist KNX veraltet? Ganz im Gegenteil. Die KNX Association arbeitet ständig an der Weiterentwicklung. Ein großer Meilenstein war die Einführung von KNX IoT, das Internet of Things Protokoll für KNX im Jahr 2023. Es ermöglicht eine sichere Anbindung an die Cloud, ohne die dezentrale Struktur zu gefährden. Das bedeutet, Sie können Ihr KNX-System mit modernen Apps und Diensten verbinden, behalten aber die Kontrolle lokal.

Auch die Sicherheit wurde massiv verbessert. Mit KNX Secure 2.0, das Ende 2023 roll-out wurde, bietet das System Verschlüsselung nach AES-256-Standard. Hackerangriffe auf Ihr Heimnetzwerk werden damit deutlich erschwert. Zudem plant die KNX Association mit dem „KNX Green“-Programm, den Energieverbrauch der Systeme bis 2025 um 30 Prozent zu senken.

Experten wie Prof. Dr. Markus Fritzsche betonen, dass KNX durch seine ISO/IEC 14543-3-Zertifizierung der einzige offene Standard ist, der echte Zukunftssicherheit garantiert. Während proprietäre Systeme oft verschwinden, wenn ein Hersteller pleitegeht, bleibt KNX bestehen, solange es noch einen einzigen kompatiblen Hersteller gibt.

Fazit: Für wen lohnt sich KNX?

KNX ist keine Spielerei. Es ist eine Infrastruktur-Investition. Wenn Sie ein Einfamilienhaus neu bauen oder eine größere Immobilie professionell automatisieren wollen, ist KNX die beste Wahl. Die hohe Einstiegshürde in Form von Kosten und Komplexität zahlt sich durch Zuverlässigkeit, Flexibilität und Langlebigkeit aus.

Für kleine Sanierungen oder Mietwohnungen, wo Sie schnell und günstig starten wollen, sind Funklösungen wie Zigbee oder Matter-basierte Systeme oft pragmatischer. Aber denken Sie daran: KNX wächst mit Ihren Bedürfnissen. Heute steuern Sie vielleicht nur das Licht, morgen die komplette Photovoltaik-Anlage und den Wallbox-Lademanagement. Das System ist bereit.
