In einem Altbau ist nichts so sicher wie die Unsicherheit. Während man beim Neubau auf der grünen Wiese plant, kämpfen wir im Bestand oft mit fehlenden Plänen oder historischen Wänden, die Überraschungen bereithalten. Wer heute eine energetische Sanierung plant, muss die Gewerke Heizung, Sanitär und Elektro wie ein Schweizer Uhrwerk aufeinander abstimmen. Wenn das nicht passiert, steigen die Kosten und die Bauzeit explodiert.
Warum die Planung im Altbau komplizierter ist als im Neubau
Beim Neubau gibt es klare Standards. Im Bestand hingegen ist jedes Gebäude ein Unikat. Wir haben es hier mit einer Bestandsaufnahme zu tun, die oft lückenhaft ist. Laut einer Studie der Hochschule München führen ungenaue Unterlagen in etwa 68 Prozent der Sanierungsprojekte zu Planungsfehlern. Das ist ein enormer Wert, der zeigt, dass wir uns nicht auf alte Skizzen verlassen dürfen.
Die Herausforderung liegt darin, moderne Technik in eine alte Substanz zu pressen. Ein modernes Gebäudeenergiegesetz (GEG) fordert hohe energetische Standards, doch die Wände sind vielleicht zu dünn für die neuen Rohre oder die Deckenhöhe lässt kaum Spielraum für eine Flächenheizung. Während im Neubau die Koordination meist linear abläuft, ist sie im Bestand ein iterativer Prozess: Messen, Planen, Anpassen, Erneut Messen.
Die kritischen Abstimmungspunkte zwischen den Gewerken

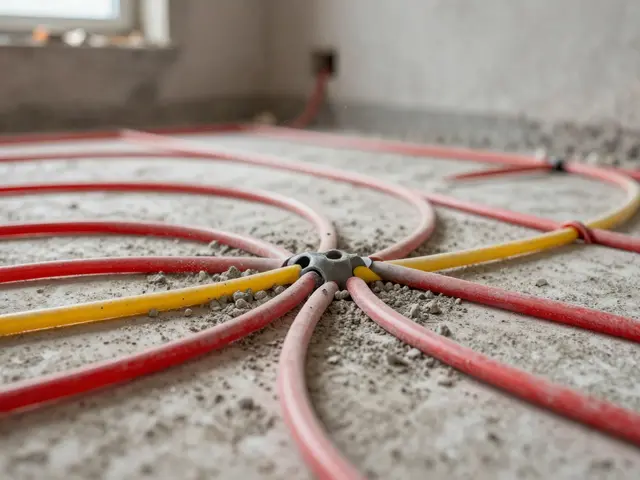

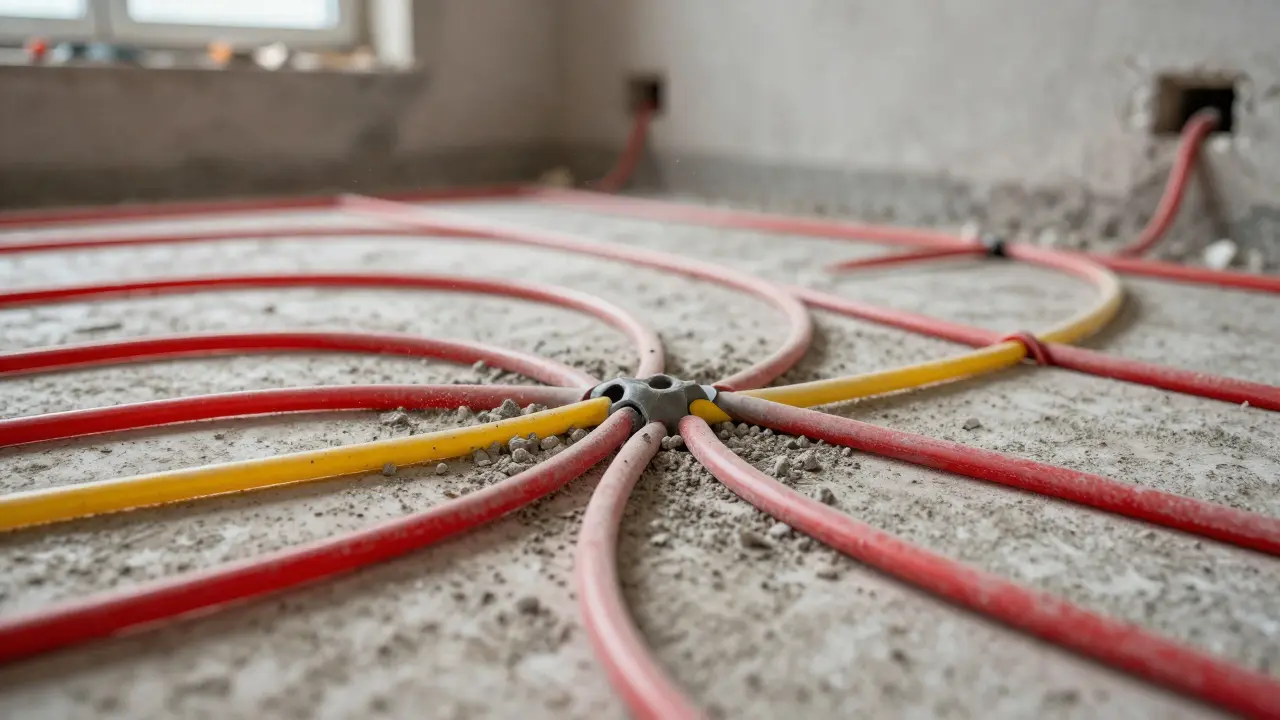

Es gibt Bereiche, in denen die Fehlerquote besonders hoch ist. Einer der größten Streitpunkte ist der Bodenaufbau. Hier müssen sich Architekten, Elektriker und Heizungsbauer einig sein, wie dick der Aufbau insgesamt wird. Wenn die Flächenheizung (eine Art Heizsystem, bei dem die Wärme über große Flächen wie Böden oder Wände abgegeben wird) installiert wird, zählt jeder Millimeter. Werden die Ausgleichsschichten falsch berechnet, passen die Türzargen nicht mehr oder der Bodenbelag wird uneben.
Ein weiterer wichtiger Punkt ist der Fugenplan gemäß DIN 18560-2. Hier müssen Heizungsbauer, Estrichleger und Bodenleger exakt abstimmen, wo die Dehnungsfugen sitzen. Passiert das nicht, riskiert man Risse im Boden, die nicht nur hässlich aussehen, sondern die Funktion der Heizung beeinträchtigen können. Besonders kritisch ist die hydraulische Berechnung, wenn eine Wärmepumpe zum Einsatz kommt. Die Vorlauftemperatur muss exakt auf die Heizflächen abgestimmt sein, da die Effizienz des gesamten Systems davon abhängt.
| Merkmal | Neubau | Bestand (Sanierung) |
|---|---|---|
| Grundlagen | Digitale Architekturpläne | Oft fehlende oder veraltete Pläne |
| Flexibilität | Hoch (Leitungen frei planbar) | Gering (Bestehende Mauern/Rohre) |
| Risiko | Planungsfehler im Design | Unvorhergesehene bauliche Hindernisse |
| Zeitaufwand | Standardisiert | Sehr hoch durch Dokumentationsphase |
So gelingt die Koordination in der Praxis
Damit die Baustelle nicht zum Schlachtfeld wird, hilft nur ein strukturierter Prozess. Der ZVSHK (Zentralverband Sanitär Heizung Klima) empfiehlt dringend ein frühes Koordinationsgespräch. Alle Beteiligten - vom Architekten über den Anlagenmechaniker bis hin zum Bodenleger - müssen an einem Tisch sitzen, bevor der erste Hammer schwingt.

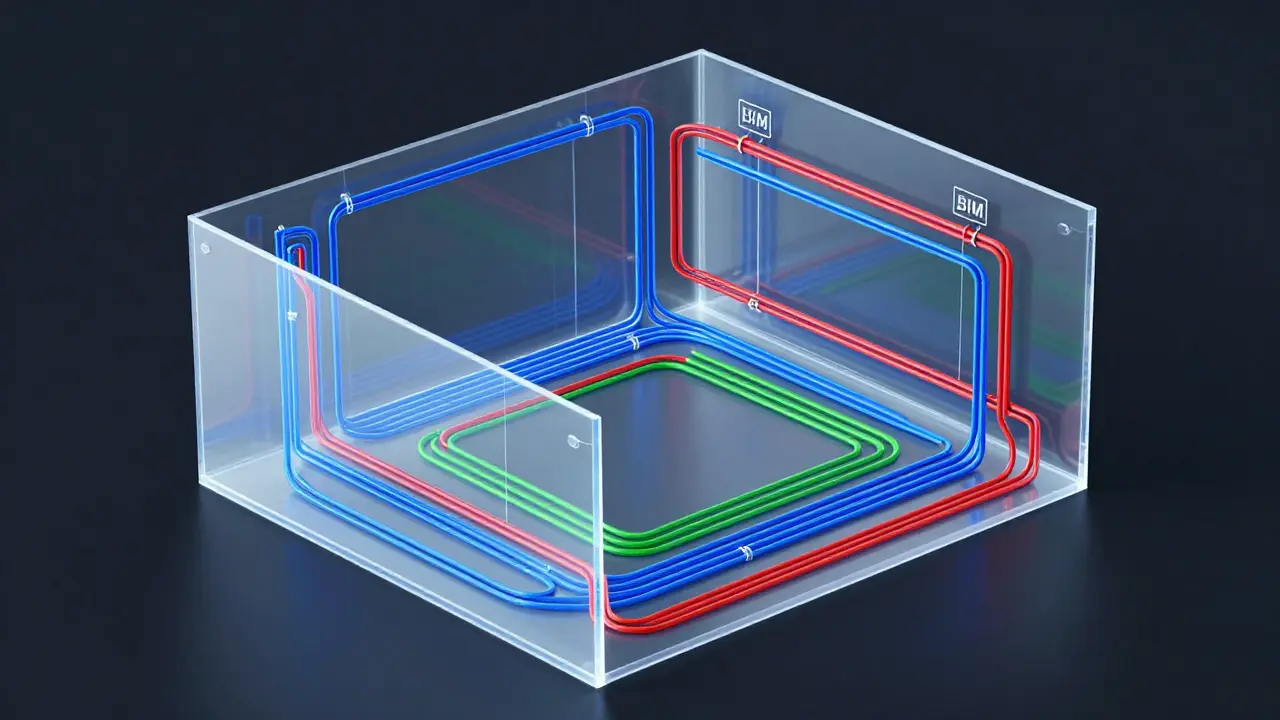

Ein moderner Ansatz ist die Nutzung von BIM (Building Information Modeling). Dabei wird ein digitales 3D-Modell des Gebäudes erstellt. Anstatt flacher 2D-Pläne sieht man genau, wo ein Elektrokabel eine Heizungsleitung kreuzt. In der Branche wächst dieser Trend massiv; viele Planungsbüros haben ihren Einsatz von BIM-Tools im letzten Jahr deutlich gesteigert. Wer es noch traditioneller mag, sollte zumindest auf 3D-Scantechnologien setzen, um den Ist-Zustand millimetergenau zu erfassen.
Ein konkretes Beispiel aus der Praxis: Ein Sanierungsprojekt konnte die Bauzeit um 23 Prozent reduzieren und über 18.000 Euro an Kosten sparen, nur weil die Gewerke vorab die Leitungswege digital abgestimmt hatten. Im Gegensatz dazu stehen die vielen Fälle in Handwerkerforen, in denen 87 Prozent der Fachleute über Chaos berichten, weil die Koordination schlichtweg fehlte.
Häufige Fallstricke und wie man sie vermeidet
Einer der häufigsten Fehler ist die Annahme, dass die Elektrik "schon irgendwie passt". In der Realität blockieren oft falsch platzierte Kabelkanäle die optimale Verlegung der Heizrohre. Um das zu vermeiden, sollte die Elektroplanung immer vor oder zeitgleich mit der Heizungsplanung finalisiert werden. Wer zuerst kommt, mahlt zuerst - aber wer nicht plant, zahlt doppelt.
Ein weiteres Problem ist die mangelnde Qualifikation. Nur etwa 38 Prozent der Heizungsbauer fühlen sich in der komplexen Abstimmung mit Elektroplanern wirklich sicher. Hier hilft nur eine engere Zusammenarbeit mit spezialisierten Fachplanungsbüros, die genau diese Schnittstellen im Blick haben. Wenn Sie als Bauherr die Fäden in der Hand halten, fordern Sie einen schriftlichen Schnittstellenkatalog ein. Wer was bis wann liefert und wer die Verantwortung für die Übergabe übernimmt, muss schwarz auf weiß festgehalten werden.
Zukunftsausblick: KI und Gebäudeautomation
Die Welt der Haustechnik verändert sich. Wir bewegen uns weg von isolierten Systemen hin zur intelligenten Gebäudeautomation. Moderne Anlagen sammeln heute Verbrauchsdaten in Echtzeit, was die Schnittstellenplanung noch wichtiger macht. Die Technik muss nicht nur physisch passen (Rohr in Wand), sondern auch digital kommunizieren können.
In Zukunft werden KI-gestützte Systeme Konflikte in der Planung automatisch erkennen. Die Software wird uns warnen: "Achtung, hier kollidiert die Sanitärleitung mit dem Lüftungskanal", noch bevor der Plan überhaupt gedruckt wurde. Bis dahin bleibt die menschliche Koordination und das Gespräch unter Fachleuten das wichtigste Werkzeug auf jeder Baustelle.
Was genau ist eigentlich eine Schnittstellenplanung im Bestand?
Es handelt sich um die systematische Abstimmung zwischen verschiedenen Handwerksbetrieben (Heizung, Sanitär, Elektro), um Kollisionen bei der Installation in bestehenden Gebäuden zu vermeiden. Ziel ist es, technische Konflikte bereits in der Planungsphase zu lösen, statt sie auf der Baustelle teuer korrigieren zu müssen.
Welche Dokumente sind für die Planung besonders wichtig?
Besonders wichtig sind aktuelle Bestandspläne, der Fugenplan gemäß DIN 18560-2 für Flächenheizungen sowie die Merkblätter FBH-M1 und FBH-M2 des Bundesverbandes Flächenheizungen und Flächenkühlungen. Diese geben präzise Vorgaben für die technischen Abstimmungspunkte.
Warum ist die Vorlauftemperatur bei der Sanierung so kritisch?
Die Auslegungsvorlauftemperatur ist die Basis für die gesamte Heizflächenberechnung. Besonders beim Einbau einer Wärmepumpe im Altbau muss sie niedrig gehalten werden, um die Effizienz zu maximieren. Wenn die Schnittstellenplanung hier versagt, heizt das Haus entweder nicht warm genug oder die Pumpe verbraucht zu viel Strom.
Helfen 3D-Scans wirklich bei der Sanierung?
Ja, absolut. Da alte Pläne oft ungenau sind, ersetzen 3D-Scans die manuelle Messung. Sie erstellen ein digitales Abbild des Raumes, in das Planer die neuen Leitungen virtuell einpassen können. Das reduziert Überraschungen während der Bauphase massiv.
Wer trägt die Verantwortung für die Koordination?
In der Regel liegt die Federführung beim Architekten oder einem beauftragten Fachplaner. Es ist jedoch ratsam, dies vertraglich genau zu regeln, da die Koordination zwischen den Gewerken (z. B. Estrichleger und Heizungsbauer) oft in eine Grauzone fällt, wenn keine klare Zuweisung erfolgt.
Nächste Schritte für Bauherren
Wenn Sie gerade vor einer Sanierung stehen, sollten Sie folgende Checkliste abarbeiten:
- Bestandsprüfung: Prüfen Sie, welche Pläne tatsächlich existieren. Wenn keine da sind: Budget für eine professionelle Bestandsaufnahme (evtl. 3D-Scan) einplanen.
- Runder Tisch: Laden Sie alle Gewerke zu einem gemeinsamen Termin ein, bevor die Angebote final unterzeichnet werden.
- Schnittstellenliste: Lassen Sie sich schriftlich bestätigen, dass die Deckenaufbauhöhen und Leitungswege zwischen Elektro- und Heizungsbauer abgestimmt wurden.
- Digitale Planung: Fragen Sie Ihre Planer, ob sie BIM oder ähnliche Koordinationssoftware nutzen, um Kollisionen vorab zu erkennen.
